Wasser

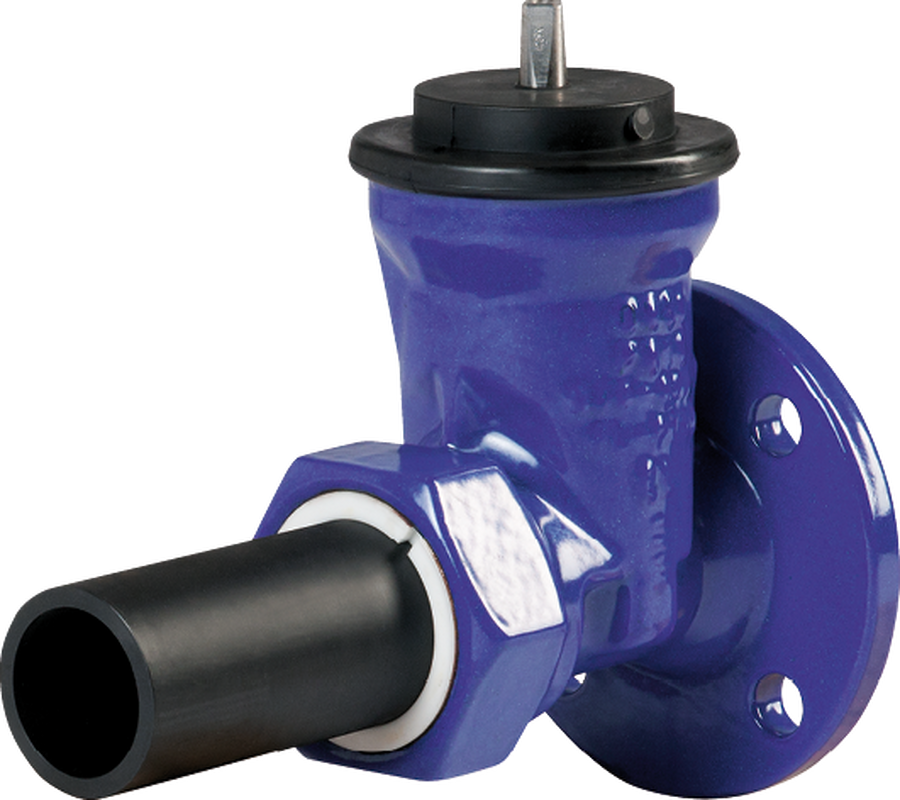

  5.1.11 Schieber etec®

mit Flansch und PE-Schweissende
Typ 1004 FPE

Produktmerkmale

  • Gehäuse aus duktilem Gusseisen
  • Vollschutz etec®-Email
  • Werkseitig montiertes, zugsicheres Schweissende aus PE MRS100 S5/SDR11
  • Mehrfache Muffen- oder Spiegelschweissung möglich
  • SVGW-zertifiziert

Verbindungen & Zubehör

  • Flanschverbindung 4.3.1 / 4.3.2
  • Einbaugarnituren
  • Handrad
  • Strassenkappen

Details Register 5.9



Betriebsanleitung

DN

d

PN

L

h1

FT

D1

K

I

▢ a

kg

NPK-Nr.

40

50

10/16

280

151.5

70.4

150

110

19

12

7.3

813.513

50

63

10/16

286

178.5

75.4

165

125

19

12

9.5

813.524

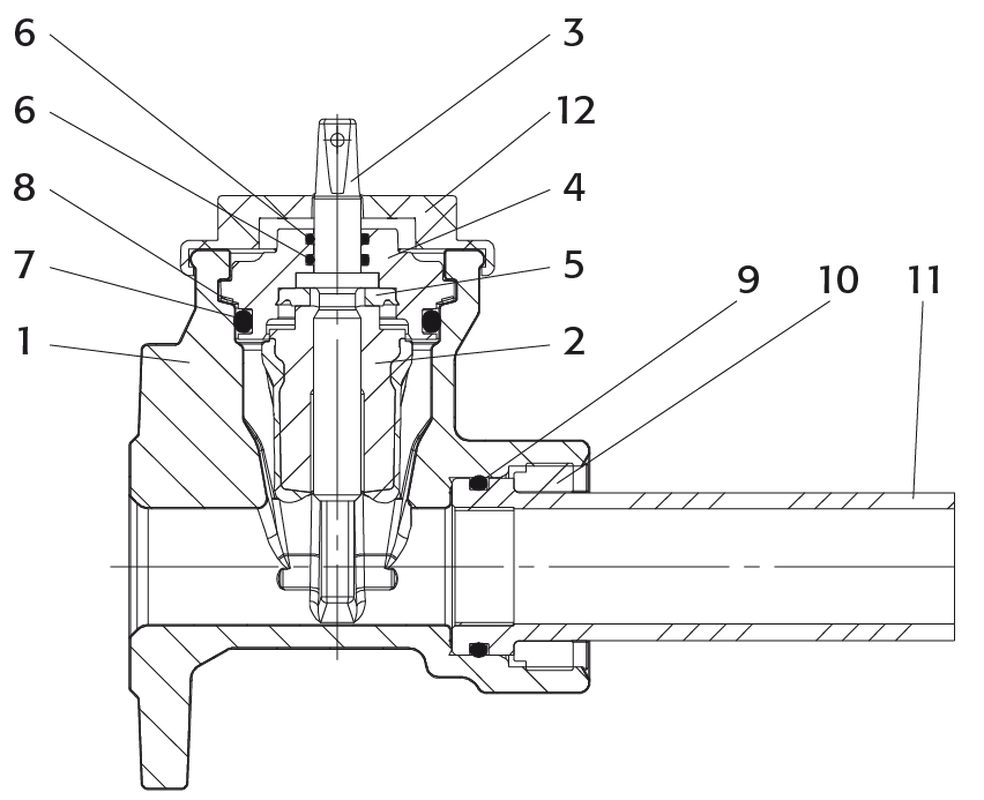

Werkstoffe und Konstruktion

Benennung

Werkstoffe

1

Gehäuse

EN-GJS 500-7/etec®

2

Dichtkeil

EPDM W 270

3

Spindel

X20Cr13

4

Bajonett

CuZn35Ni3M2AIPb

5

Klemmstück

CuZn35NiMn2AlPb

6

O-Ring

EPDM W 270

7

O-Ring

EPDM W 270

8

Gleitscheibe

PE - LD

9

O-Ring

EPDM W 270

10

Gewindering

POM

11

PE-Schweissende

HDPE MRS 100

12

Adapterkappe

EPDM

Drehmoment Nm

Max. Drehmoment Nm

Drehzahl zur Schliessung

40

< 25

40

10.0

50

< 30

50

12.5

Alle Masse in mm - Änderungen vorbehalten
