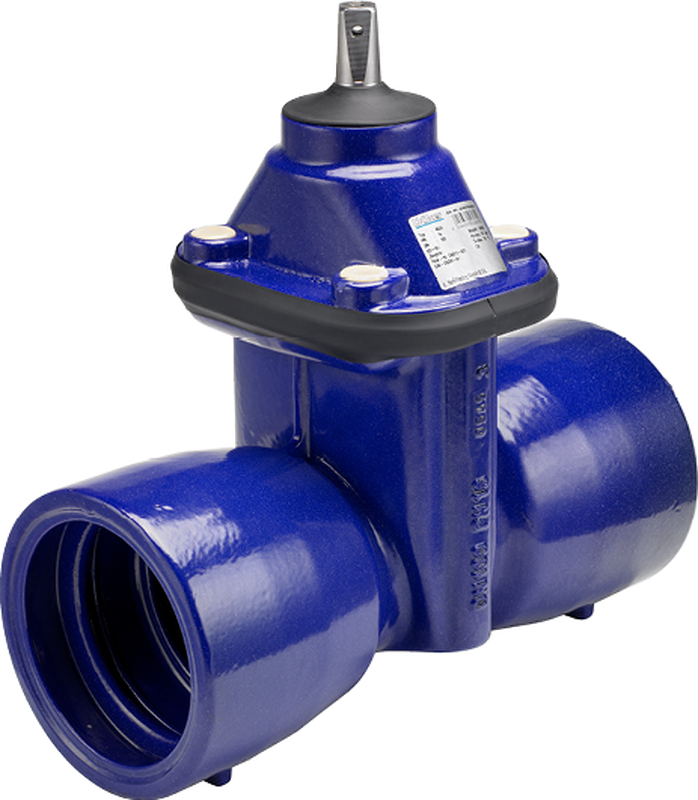

Wasser
mit Steckmuffen Novo-Sit
Typ 4004 N
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen
|
Artikel-Nr. |
DN |
PN |
ETE |
h1 |
▢ a |
kg |
NPK-Nr. | DS (2D) | SA (2D) | VA (2D) |
|
4004 80N |
80 |
16 |
114 |
270 |
17 |
19.0 |
811.421 |
|
|
|
|
4004 100N |
100 |
16 |
127 |
295 |
19 |
24.0 |
811.422 |
|
|
|
|
4004 125N |
125 |
16 |
140 |
330 |
19 |
30.0 |
811.423 |
|
|
|
|
4004 150N |
150 |
16 |
140 |
373 |
19 |
37.5 |
811.424 |
|
|
|
|
4004 200N |
200 |
16 |
152 |
462 |
24 |
57.0 |
811.425 |
|
|
|
|
4004 250N |
250 |
16 |
165 |
648 |
27 |
107.0 |
811.426 |
|
|
|
|
4004 300N |
300 |
16 |
178 |
723 |
27 |
151.0 |
811.427 |
|
|
|
Werkstoffe und Konstruktion
|
Pos. |
Benennung |
Werkstoffe |
|
1 |
Gehäuse |
EN GJS-500-7/etec® |
|
2 |
Kopfstück |
EN GJS-500-7/etec® |
|
3 |
Verschlussmutter |
CuZn35Ni3Mn2AlPb |
|
4 |
Klemmstück |
CuZn35Ni3Mn2AlPb |
|
5 |
Spindelmutter |
CuZn36Pb2As |
|
6 |
Spindel |
X20Cr13 |
|
7 |
O-Ring |
EPDM W 270 |
|
8 |
O-Ring |
EPDM W 270 |
|
9 |
Sprengring |
X6CrNiTi1810 |
|
10 |
Dichtkeil |
EPDM W 270 |
|
11 |
Kopfdichtung |
EPDM W 270 |
|
13 |
Adapterkappe |
EPDM |
|
DN |
Drehmoment Nm |
Max. Drehmoment Nm |
Drehzahl zur Schliessung |
Zeta | |
|
80 |
< 40 |
80 |
17 |
0.18 |
|
|
100 |
< 50 |
100 |
21 |
0.17 |
|
|
125 |
< 60 |
125 |
26 |
0.15 |
|
|
150 |
< 75 |
150 |
31 |
0.13 |
|
|
200 |
< 100 |
200 |
35 |
0.12 |
|
|
250 |
< 200 |
250 |
43 |
0.10 |
|
|
300 |
< 250 |
300 |
51 |
0.09 |
Alle Masse in mm - Änderungen vorbehalten
