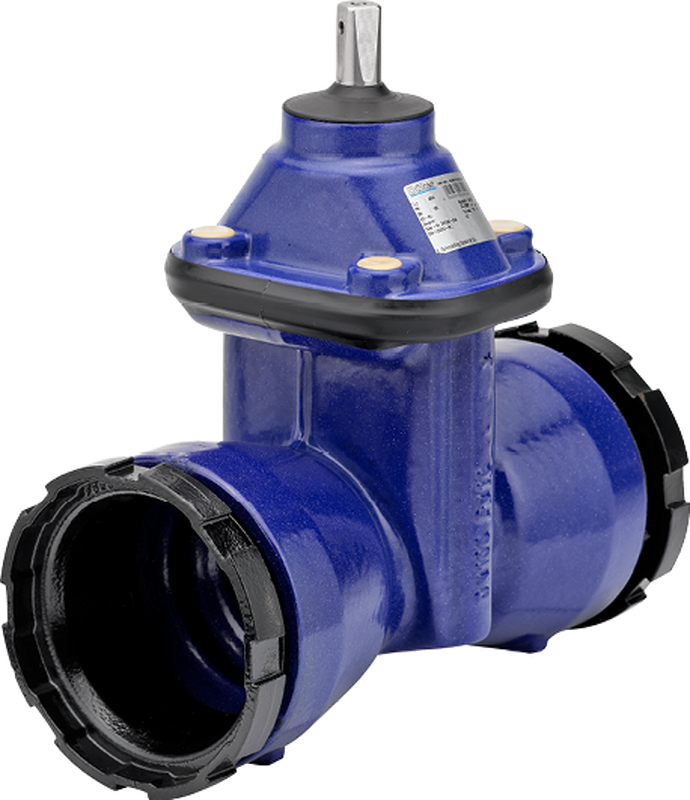

Wasser
mit Schraubmuffen
Typ 4004 U
Artikel-Nr. |
DN |
PN |
ETE |
h1 |
L |
▢ a |
kg |
NPK-Nr. | DS (2D) | SA (2D) | VA (2D) | |||
4004 40U |
40 |
16 |
106 |
207 |
240 |
14 |
10.0 |
811.117 |
|
|
|
|||
4004 50U |
50 |
16 |
108 |
233 |
250 |
14 |
11.8 |
811.118 |
|
|
|
|||
4004 80U |
80 |
16 |
114 |
270 |
282 |
17 |
18.0 |
811.121 |
|
|
|
|||
4004 100U |
100 |
16 |
127 |
295 |
303 |
19 |
22.0 |
811.122 |
|
|
|
|||
4004 125U |
125 |
16 |
140 |
330 |
322 |
19 |
28.0 |
811.123 |
|
|
|
|||
4004 150U |
150 |
16 |
140 |
373 |
328 |
19 |
36.0 |
811.124 |
|
|
|
|||
4004 200U |
200 |
16 |
152 |
462 |
352 |
24 |
53.6 |
811.125 |
|
|
|
Werkstoffe und Konstruktion
Pos. |
Benennung |
Werkstoffe |
1 |
Gehäuse |
EN GJS-500-7/etec® |
2 |
Kopfstück |
EN GJS-500-7/etec® |
3 |
Verschlussmutter |
CuZn35Ni3Mn2AlPb |
4 |
Klemmstück |
CuZn35Ni3Mn2AlPb |
5 |
Spindelmutter |
CuZn36Pb2As |
6 |
Spindel |
X20Cr13 |
7 |
O-Ring |
EPDM W 270 |
8 |
O-Ring |
EPDM W 270 |
9 |
Sprengring |
X6CrNiTi1810 |
10 |
Dichtkeil |
EPDM W 270 |
11 |
Kopfdichtung |
EPDM W 270 |
13 |
Adapterkappe |
EPDM |
14 |
Kopfstück-Kantenschutz |
PVC |
DN |
Drehmoment Nm |
Max. Drehmoment Nm |
Drehzahl zur Schliessung |
Zeta | |
40 |
< 30 |
40 |
11 |
0.31 |
|
50 |
< 40 |
50 |
13 |
0.25 |
|
80 |
< 40 |
80 |
17 |
0.18 |
|
100 |
< 50 |
100 |
21 |
0.17 |
|
125 |
< 60 |
125 |
26 |
0.15 |
|
150 |
< 75 |
150 |
31 |
0.13 |
|
200 |
< 100 |
200 |
35 |
0.12 |
Alle Masse in mm - Änderungen vorbehalten
