Wasser

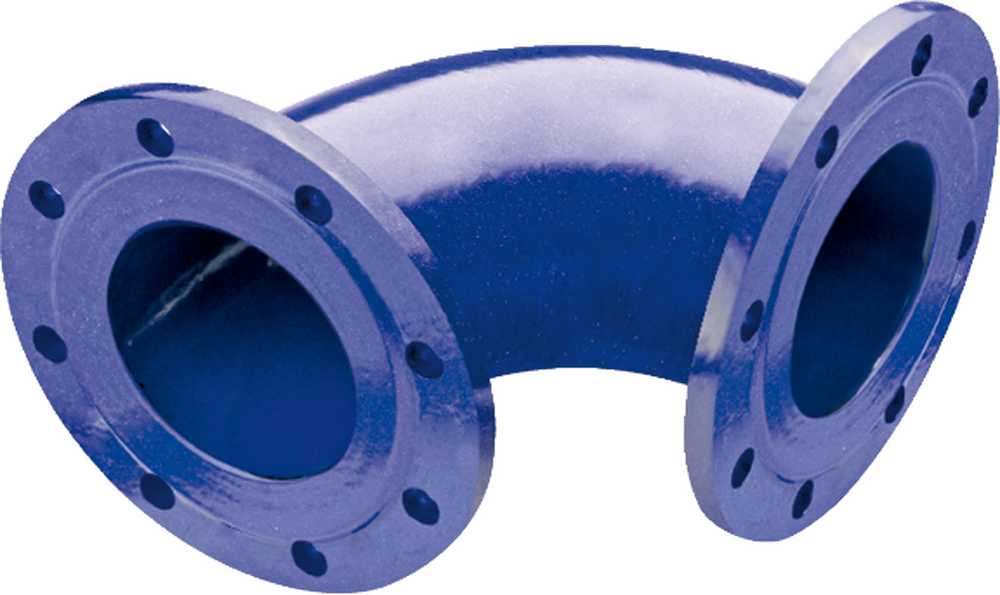

Bogen 90° 2 Flanschen
Typ Q
Artikel-Nr. |
DN |
PN |
L |
e |
kg |
NPK-Nr. | DS (2D) | SA (2D) | VA (2D) | |
Q40 90E |
40 |
10/16 |
140 |
7.0 |
5.5 |
- |
|
|||
Q50 90E |
50 |
10/16 |
150 |
7.0 |
7.5 |
- |
|
|||
Q65 90E |
65 |
10/16 |
165 |
7.0 |
10.2 |
- |
||||
Q80 90E |
80 |
10/16 |
165 |
7.0 |
10.2 |
242.411 |
|
|||
Q100 90E |
100 |
10/16 |
180 |
7.2 |
12.9 |
242.412 |
|
|||
Q125 90E |
125 |
10/16 |
200 |
7.5 |
18.9 |
242.413 |
|
|||
Q150 90E |
150 |
10/16 |
220 |
7.8 |
29.3 |
242.414 |
|
|||
Q200 90 10E |
200 |
10 |
260 |
8.4 |
36.2 |
242.515 |
|
|||
Q200 90 16E |
200 |
16 |
260 |
8.4 |
36.2 |
242.615 |
|
|||
Q250 90 10E |
250 |
10 |
350 |
9.0 |
58.3 |
242.516 |
|
|||
Q250 90 16E |
250 |
16 |
350 |
9.0 |
58.3 |
242.616 |
|
|||
Q300 90 10E |
300 |
10 |
400 |
9.6 |
82.1 |
242.517 |
|
|||
Q300 90 16E |
300 |
16 |
400 |
9.6 |
82.1 |
242.617 |
|
|||
Q350 90 10E |
350 |
10 |
450 |
10.2 |
102.1 |
- |
||||
Q350 90 16E |
350 |
16 |
450 |
10.2 |
111.2 |
- |
||||
Q400 90 10E |
400 |
10 |
500 |
10.8 |
144.7 |
242.518 |
||||
Q400 90 16E |
400 |
16 |
500 |
10.8 |
157.7 |
242.618 |
||||
Q500 90 10E |
500 |
10 |
600 |
12.0 |
266.0 |
- |
||||
Q500 90 16E |
500 |
16 |
600 |
12.0 |
277.5 |
- |
||||
Q600 90 10E |
600 |
10 |
700 |
13.2 |
370.0 |
- |
||||
Q600 90 16E |
600 |
16 |
700 |
13.2 |
404.0 |
- |
||||
Q700 90 10E |
700 |
10 |
800 |
14.4 |
539.0 |
- |
||||
Q800 90 10E |
800 |
10 |
900 |
15.6 |
774.0 |
- |
Alle Masse in mm - Änderungen vorbehalten
