Wasser
Flanschen

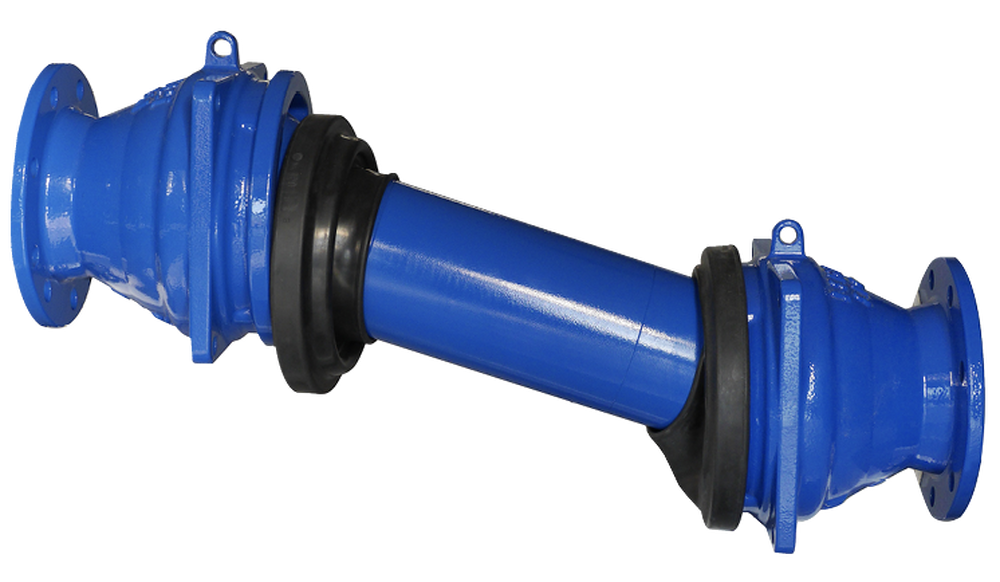

Rohr mit Doppelgelenk, 2 Flanschen
Rohr mit Doppelgelenk, 2 Flanschen
Typ GEOFLEX
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen
|
Artikel-Nr. |
DN |
PN |
h |
α +/- |
L |
L +/- |
kg |
|
GEOFLEX100H… |
100 |
10/16 |
100/600 |
19° |
630-2620 |
50 |
53-99 |
|
GEOFLEX150H… |
150 |
10/16 |
100/600 |
18° |
680-2620 |
80 |
87-152 |
|
GEOFLEX200H… |
200 |
16 |
100/600 |
17° |
790-2730 |
80 |
126-211 |
|
GEOFLEX250H… |
250 |
16 |
100/600 |
16° |
830-2730 |
80 |
179-281 |
|
GEOFLEX300H… |
300 |
16 |
100/600 |
15° |
860-2730 |
100 |
256-382 |
|
GEOFLEX400H… |
400 |
16 |
100/600 |
15° |
1220-2990 |
120 |
487-658 |
|
GEOFLEX500H… |
500 |
16 |
100/600 |
15° |
1390-3120 |
150 |
781-1028 |
|
GEOFLEX600H… |
600 |
16 |
100/600 |
15° |
1530-3250 |
150 |
1104-1425 |
|
GEOFLEX700H… |
700 |
16 |
200/600 |
15° |
1850-3340 |
200 |
1429-1764 |
|
GEOFLEX800H… |
800 |
16 |
200/600 |
15° |
2050-3440 |
200 |
2000-2360 |
|
GEOFLEX900H… |
900 |
16 |
200/600 |
15° |
2160-3610 |
220 |
2878-3359 |
|
GEOFLEX1000H… |
1000 |
16 |
200/600 |
15° |
2230-3680 |
220 |
3425-3990 |
Alle Masse in mm - Änderungen vorbehalten
