Gas

Produkte > Gas > Hauseinführungen > Hauseinführungen flexibel
  2.4.15 Hauseinführungen flexibel

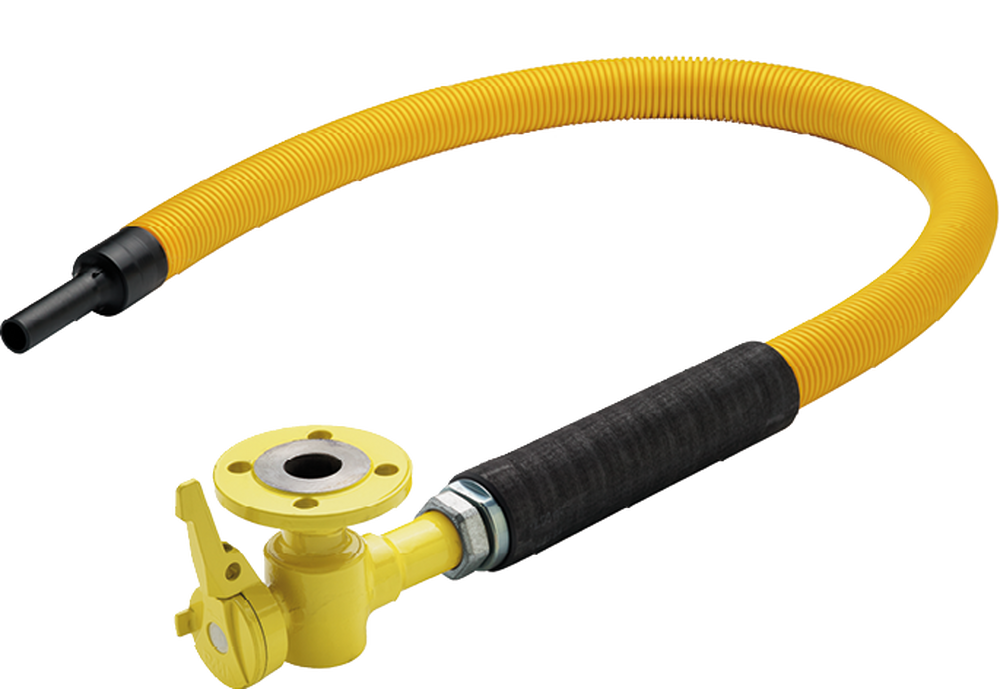

HDPE-Anschluss und Eck-Kugelhahn
Typ PEB FLEX EKSF FS ST F

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

Produktmerkmale

  • Innenseite Stahl Epoxy gelb, Eck- Kugel­hahn mit Flansch, Firesafe-Griff und Stopfen
  • Aussenseite flexibles Edelstahl-Wellrohr mit Anschluss HDPE MRS100 S5/SDR11, mehrfache Muffen- oder Spiegelschweissung möglich
  • Eck-Kugelhahn 3.2
  • Firesafe-Griff 3.2.40
  • Prüfstopfen ¼"
  • Länge des flexiblen Schutzrohres mind. 1500 mm, Überlängen frei wählbar
  • Nachträglich auswechselbare Hauseinführung auf der gesamten Länge des Rohres, Mindestradius von 950 mm beim Einbau beachten
  • Komplett gekapselte, absolut brand- und korrosionsgeschützte Ausführung
  • Betriebsdruck bis 5 bar
  • SVGW-zertifiziert

Einbau & Montagematerial

  • Einbau im offenen Graben mit Vergussmörtel GMD-F
  • Durchmesser der Kernbohrung min. E + 40 mm

Verbindungen & Zubehör

Artikel-Nr.

DN

d

A

B

C

D

E

L1

kg

PEB32-25FLEX EKSF FS ST

25

32

115

2375

400

120

70

94

9.3

PEB40-32FLEX EKSF FS ST

32

40

130

2375

400

130

95

112

15.4

PEB50-40FLEX EKSF FS ST

40

50

130

2375

400

130

95

112

15.6

PEB63-50FLEX EKSF FS ST

50

63

150

2375

400

140

115

116

18.9

Alle Masse in mm - Änderungen vorbehalten
