Gas

Produkte > Gas > Hauseinführungen > Hauseinführungen flexibel

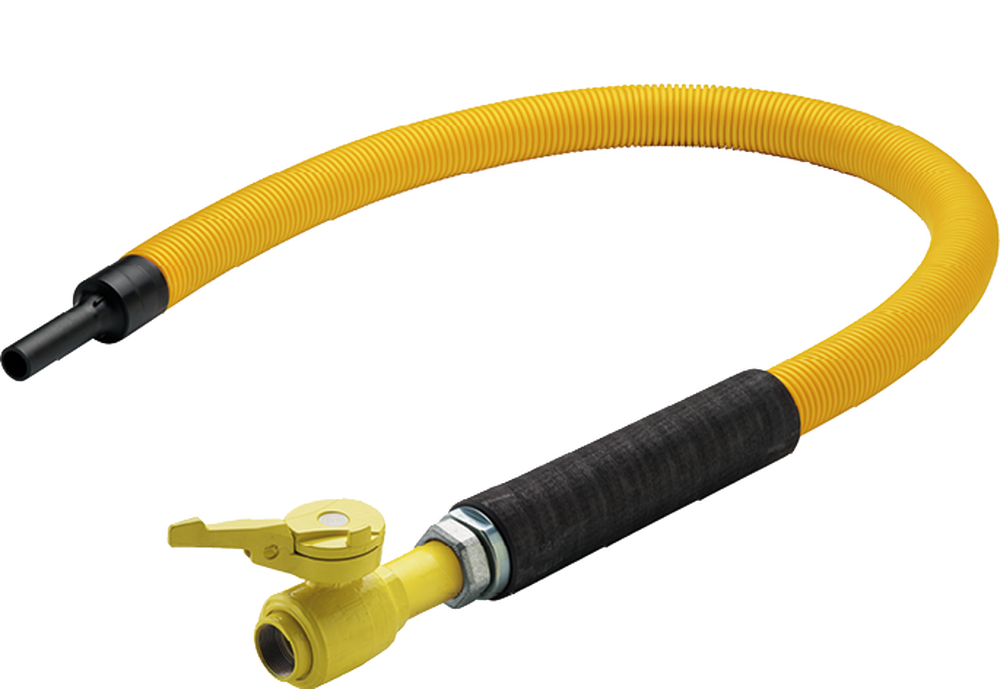

  2.4.40 Hauseinführungen flexibel

HDPE-Anschluss und Kugelhahn
Typ PEB FLEX HKSF FS G

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

Produktmerkmale

  • Innenseite Stahl Epoxy gelb, Kugelhahn mit Innengewinde und Firesafe-Griff
  • Aussenseite flexibles Edelstahl-Wellrohr mit Anschluss HDPE MRS100 S5/SDR11, mehrfache Muffen- oder Spiegelschweissung möglich
  • Kugelhahn 3.1.3
  • Firesafe-Griff 3.1.40
  • Länge des flexiblen Schutzrohres mind. 1500 mm, Überlängen frei wählbar
  • Nachträglich auswechselbare Hauseinführung auf der gesamten Länge des Rohres, Mindestradius von 950 mm beim Einbau beachten
  • Komplett gekapselte, absolut brand- und korrosionsgeschützte Ausführung
  • Betriebsdruck bis 5 bar
  • SVGW-zertifiziert

Einbau & Montagematerial

  • Einbau im offenen Graben mit Vergussmörtel GMD-F
  • Durchmesser der Kernbohrung min. E + 40 mm

Artikel-Nr.

DN

d

A

B

C

D

E

Z1

kg

PEB32-1FLEX HKSF FS

1"

32

190

2375

400

120

70

30

7.8

PEB40-1 1/4FLEX HKSF FS

1¼"

40

200

2375

400

130

95

38

13.0

PEB50-1 1/2FLEX HKSF FS

1½"

50

200

2375

400

130

95

38

13.3

PEB63-2FLEX HKSF FS

2"

63

220

2375

400

140

115

62

15.8

Alle Masse in mm - Änderungen vorbehalten
