  2.4.41 Hauseinführungen flexibel

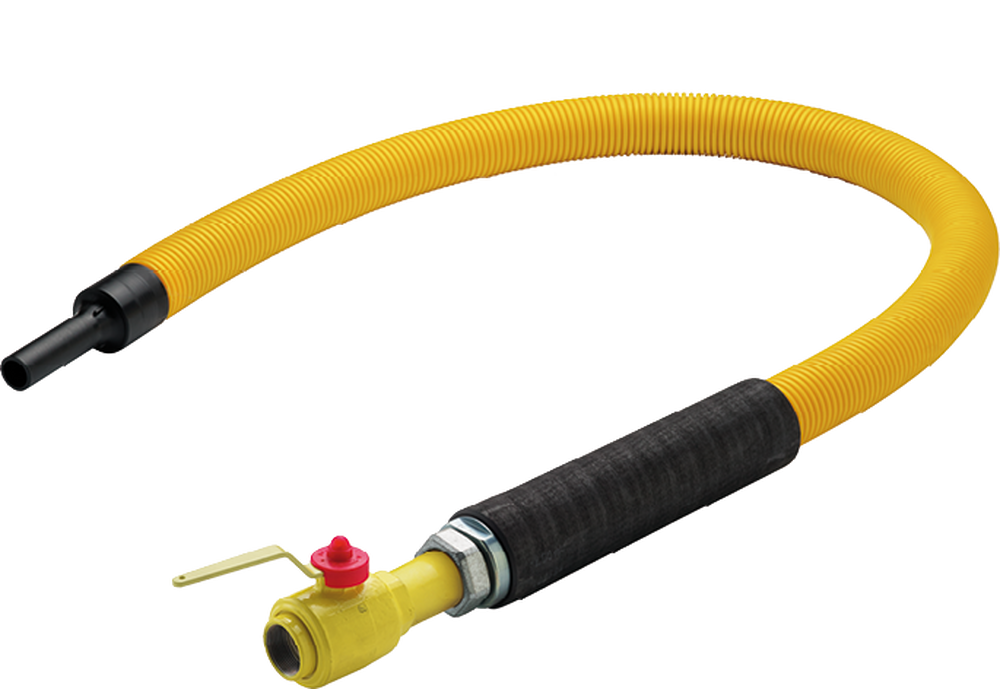

HDPE-Anschluss und Kugelhahn
Typ PEB FLEX HKSF G

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

Produktmerkmale

  • Innenseite Stahl Epoxy gelb, Kugelhahn mit Innengewinde
  • Aussenseite flexibles Edelstahl-Wellrohr mit Anschluss HDPE MRS100 S5/SDR11, mehrfache Muffen- oder Spiegelschweissung möglich
  • Kugelhahn 3.1.4
  • Flügelgriff bis DN 1½" 3.1.50
  • Handhebel für DN 2" 3.1.50
  • Länge des flexiblen Schutzrohres mind. 1500 mm, Überlängen frei wählbar
  • Nachträglich auswechselbare Hauseinführung auf der gesamten Länge des Rohres, Mindestradius von 950 mm beim Einbau beachten
  • Komplett gekapselte, absolut brand- und korrosionsgeschützte Ausführung
  • Betriebsdruck 5 bar
  • SVGW-zertifiziert

Einbau & Montagematerial

  • Einbau im offenen Graben mit Vergussmörtel GMD-F
  • Durchmesser der Kernbohrung min. E + 40 mm

Artikel-Nr.

DN

d

A

B

C

D

E

Z1

kg

PEB32-1FLEX HKSF

1"

32

190

2375

400

120

70

30

7.3

PEB40-1 1/4FLEX HKSF

1¼"

40

200

2375

400

130

95

38

12.5

PEB50-1 1/2FLEX HKSF

1½"

50

200

2375

400

130

95

38

12.8

PEB63-2FLEX HKSF

2"

63

220

2375

400

140

115

62

15.3

Alle Masse in mm - Änderungen vorbehalten
