  2.4.45 Hauseinführungen flexibel

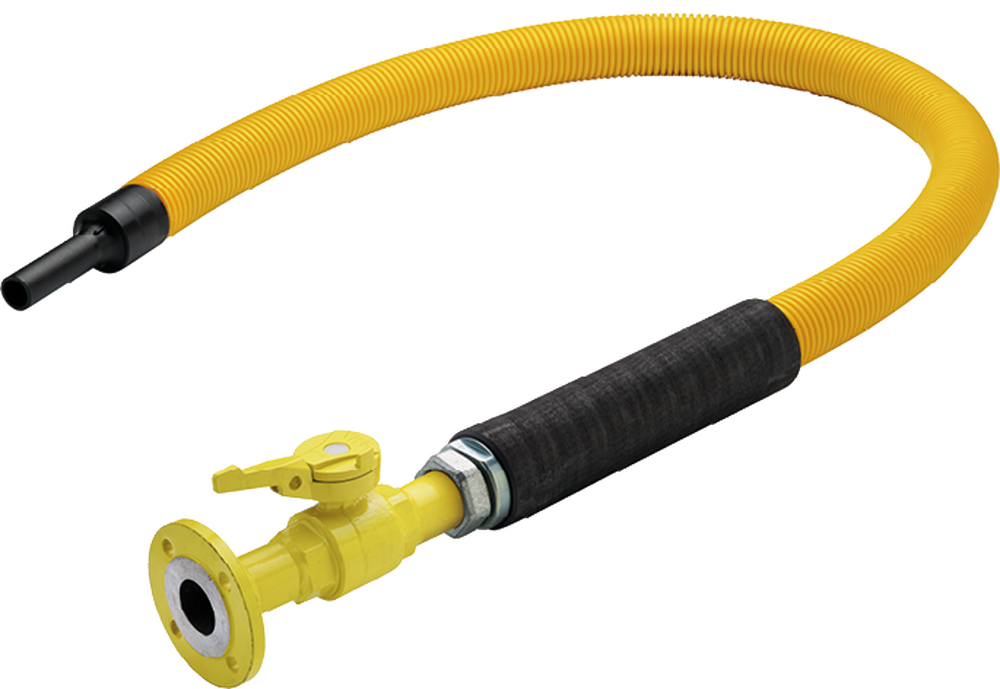

HDPE-Anschluss und Kugelhahn
Typ PEB FLEX HKSF FS F

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

Produktmerkmale

  • Innenseite Stahl Epoxy gelb, Kugelhahn mit Flansch und Firesafe-Griff
  • Aussenseite flexibles Edelstahl-Wellrohr mit Anschluss HDPE MRS100 S5/SDR11, mehrfache Muffen- oder Spiegelschweissung möglich
  • Kugelhahn 3.1.17
  • Firesafe-Griff 3.1.40
  • Länge des flexiblen Schutzrohres mind. 1500 mm, Überlängen frei wählbar
  • Nachträglich auswechselbare Hauseinführung auf der gesamten Länge des Rohres, Mindestradius von 950 mm beim Einbau beachten
  • Komplett gekapselte, absolut brand- und korrosionsgeschützte Ausführung
  • Betriebsdruck 5 bar
  • SVGW-zertifiziert

Einbau & Montagematerial

  • Einbau im offenen Graben mit Vergussmörtel GMD-F
  • Durchmesser der Kernbohrung min. E + 40 mm

Verbindungen & Zubehör

Artikel-Nr.

DN

d

A

B

C

D

E

kg

PEB32-25FLEX HKSF FS

25

32

290

2375

400

120

70

9.4

PEB40-32FLEX HKSF FS

32

40

308

2375

400

130

95

15.2

PEB50-40FLEX HKSF FS

40

50

308

2375

400

130

95

15.6

PEB63-50FLEX HKSF FS

50

63

321

2375

400

140

115

18.6

Alle Masse in mm - Änderungen vorbehalten
