Gas

Produkte > Gas > Hauseinführungen > Hauseinführungen flexibel

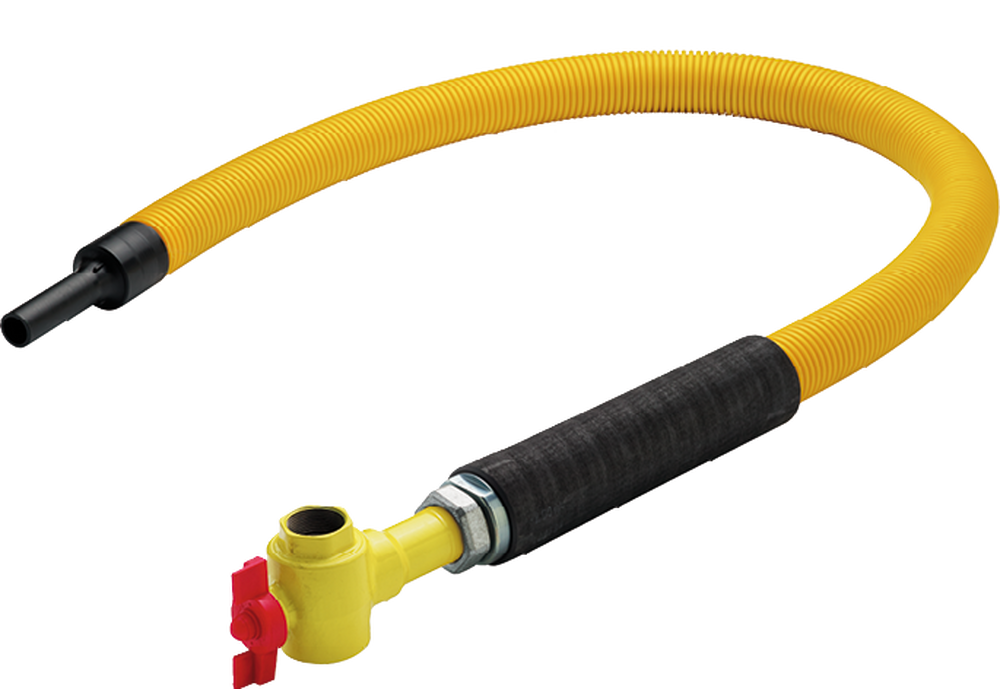

  2.4.12 Hauseinführungen flexibel

HDPE-Anschluss und Eck-Kugelhahn
Typ PEB FLEX EKSF ST G

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

Produktmerkmale

  • Innenseite Stahl Epoxy gelb, Eck-Kugel­hahn mit Innengewinde und Stopfen
  • Aussenseite flexibles Edelstahl-Wellrohr mit Anschluss HDPE MRS100 S5/SDR11, mehrfache Muffen- oder Spiegelschweissung möglich
  • Eck-Kugelhahn 3.2.12
  • Flügelgriff 3.2.50
  • Prüfstopfen ¼"
  • Länge des flexiblen Schutzrohres mind. 1500 mm, Überlängen frei wählbar
  • Nachträglich auswechselbare Hauseinführung auf der gesamten Länge des Rohres, Mindestradius von 950 mm beim Einbau beachten
  • Komplett gekapselte, absolut brand- und korrosionsgeschützte Ausführung
  • Betriebsdruck bis 5 bar
  • SVGW-zertifiziert

Einbau & Montagematerial

  • Einbau im offenen Graben mit Vergussmörtel GMD-F
  • Durchmesser der Kernbohrung min. E + 40 mm

Artikel-Nr.

DN

d

A

B

C

D

E

Z1

kg

PEB32-1FLEX EKSF ST

1"

32

115

2375

400

120

70

30

7.5

PEB40-1 1/4FLEX EKSF ST

1¼"

40

130

2375

400

130

95

41

13.0

PEB50-1 1/2FLEX EKSF ST

1½"

50

130

2375

400

130

95

41

13.2

PEB63-2FLEX EKSF ST

2"

63

150

2375

400

140

115

52

15.9

Alle Masse in mm - Änderungen vorbehalten
