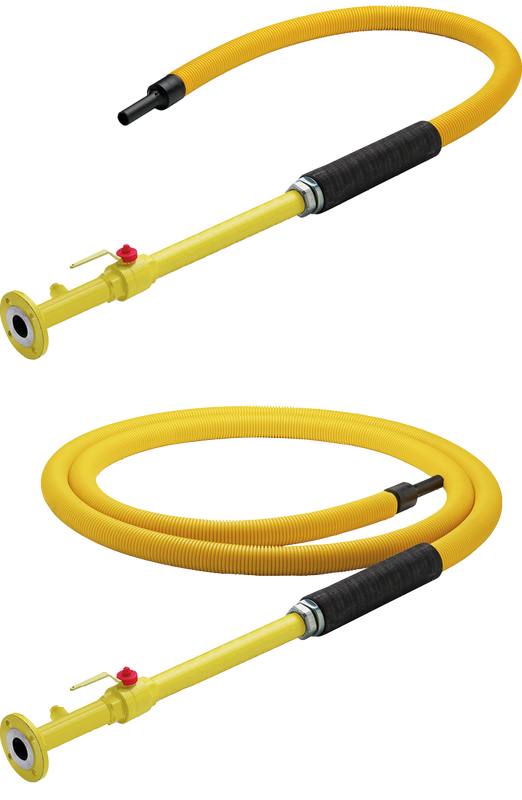

Hauseinführungen flexibel, HDPE-Anschluss und Kugelhahn

2.4.47 Hauseinführungen flexibel

PDF-Version

Download

Zum Warenkorb hinzufügen

Diese Seite teilen

Produktmerkmale

Innenseite Stahl Epoxy gelb, Kugelhahn mit Flansch, Stopfen ½", A = 400 mm
Aussenseite flexibles Edelstahl-Wellrohr mit Anschluss HDPE MRS100 S5/SDR11, mehrfache Muffen- oder Spiegelschweissung möglich
Kugelhahn 3.1.18
Flügelgriff bis DN 40 3.1.50
Handhebel für DN 50 3.1.50
Länge des flexiblen Schutzrohres mind. 1500 mm, Überlängen frei wählbar
Nachträglich auswechselbare Hauseinführung auf der gesamten Länge des Rohres, Mindestradius von 950 mm beim Einbau beachten
Komplett gekapselte, absolut brand- und korrosionsgeschützte Ausführung
Betriebsdruck 5 bar
SVGW-zertifiziert

Einbau & Montagematerial

Einbau im offenen Graben mit Vergussmörtel GMD-F
Durchmesser der Kernbohrung min. E + 40 mm

Verbindungen & Zubehöre

Flanschverbindung 9.3.1 / 9.3.2

Artikel-Nr.	DN	d	A	B	C	D	E	kg
PEB32-25FLEX HKSF ST1/2 A400	25	32	400	2375	400	120	70	10.0
PEB40-32FLEX HKSF ST1/2 A400	32	40	400	2375	400	130	95	17.0
PEB50-40FLEX HKSF ST1/2 A400	40	50	400	2375	400	130	95	17.0
PEB63-50FLEX HKSF ST1/2 A400	50	63	400	2375	400	140	115	20.5

PEB32-25FLEX3HKSF ST1/2 A400	25	32	400	3375	400	120	70	10.5
PEB40-32FLEX3HKSF ST1/2 A400	32	40	400	3375	400	130	95	18.0
PEB50-40FLEX3HKSF ST1/2 A400	40	50	400	3375	400	130	95	18.0
PEB63-50FLEX3HKSF ST1/2 A400	50	63	400	3375	400	140	115	22.0

PEB32-25FLEX4HKSF ST1/2 A400	25	32	400	4375	400	120	70	11.0
PEB40-32FLEX4HKSF ST1/2 A400	32	40	400	4375	400	130	95	19.0
PEB50-40FLEX4HKSF ST1/2 A400	40	50	400	4375	400	130	95	19.0
PEB63-50FLEX4HKSF ST1/2 A400	50	63	400	4375	400	140	115	23.5

PEB32-25FLEX5HKSF ST1/2 A400	25	32	400	5375	400	120	70	11.5
PEB40-32FLEX5HKSF ST1/2 A400	32	40	400	5375	400	130	95	20.0
PEB50-40FLEX5HKSF ST1/2 A400	40	50	400	5375	400	130	95	20.0
PEB63-50FLEX5HKSF ST1/2 A400	50	63	400	5375	400	140	115	25.0

PEB32-25FLEX6HKSF ST1/2 A400	25	32	400	6375	400	120	70	12.0
PEB40-32FLEX6HKSF ST1/2 A400	32	40	400	6375	400	130	95	21.0
PEB50-40FLEX6HKSF ST1/2 A400	40	50	400	6375	400	130	95	21.0
PEB63-50FLEX6HKSF ST1/2 A400	50	63	400	6375	400	140	115	26.5

PEB32-25FLEX7HKSF ST1/2 A400	25	32	400	7375	400	120	70	12.5
PEB40-32FLEX7HKSF ST1/2 A400	32	40	400	7375	400	130	95	22.0
PEB50-40FLEX7HKSF ST1/2 A400	40	50	400	7375	400	130	95	22.0
PEB63-50FLEX7HKSF ST1/2 A400	50	63	400	7375	400	140	115	28.0

PEB32-25FLEX8HKSF ST1/2 A400	25	32	400	8375	400	120	70	13.0
PEB40-32FLEX8HKSF ST1/2 A400	32	40	400	8375	400	130	95	23.0
PEB50-40FLEX8HKSF ST1/2 A400	40	50	400	8375	400	130	95	23.0
PEB63-50FLEX8HKSF ST1/2 A400	50	63	400	8375	400	140	115	29.5

PEB32-25FLEX9HKSF ST1/2 A400	25	32	400	9375	400	120	70	13.5
PEB40-32FLEX9HKSF ST1/2 A400	32	40	400	9375	400	130	95	24.0
PEB50-40FLEX9HKSF ST1/2 A400	40	50	400	9375	400	130	95	24.0
PEB63-50FLEX9HKSF ST1/2 A400	50	63	400	9375	400	140	115	31.0

PEB32-25FLEX10HKSF ST1/2 A400	25	32	400	10375	400	120	70	14.0
PEB40-32FLEX10HKSF ST1/2 A400	32	40	400	10375	400	130	95	25.0
PEB50-40FLEX10HKSF ST1/2 A400	40	50	400	10375	400	130	95	25.0
PEB63-50FLEX10HKSF ST1/2 A400	50	63	400	10375	400	140	115	32.5

PEB32-25FLEX11HKSF ST1/2 A400	25	32	400	11375	400	120	70	14.5
PEB40-32FLEX11HKSF ST1/2 A400	32	40	400	11375	400	130	95	26.0
PEB50-40FLEX11HKSF ST1/2 A400	40	50	400	11375	400	130	95	26.0
PEB63-50FLEX11HKSF ST1/2 A400	50	63	400	11375	400	140	115	34.0

PEB32-25FLEX12HKSF ST1/2 A400	25	32	400	12375	400	120	70	15.0
PEB40-32FLEX12HKSF ST1/2 A400	32	40	400	12375	400	130	95	27.0
PEB50-40FLEX12HKSF ST1/2 A400	40	50	400	12375	400	130	95	27.0
PEB63-50FLEX12HKSF ST1/2 A400	50	63	400	12375	400	140	115	35.5

PEB32-25FLEX13HKSF ST1/2 A400	25	32	400	13375	400	120	70	15.5
PEB40-32FLEX13HKSF ST1/2 A400	32	40	400	13375	400	130	95	28.0
PEB50-40FLEX13HKSF ST1/2 A400	40	50	400	13375	400	130	95	28.0
PEB63-50FLEX13HKSF ST1/2 A400	50	63	400	13375	400	140	115	37.0

PEB32-25FLEX14HKSF ST1/2 A400	25	32	400	14375	400	120	70	16.0
PEB40-32FLEX14HKSF ST1/2 A400	32	40	400	14375	400	130	95	29.0
PEB50-40FLEX14HKSF ST1/2 A400	40	50	400	14375	400	130	95	29.0
PEB63-50FLEX14HKSF ST1/2 A400	50	63	400	14375	400	140	115	38.5

PEB32-25FLEX15HKSF ST1/2 A400	25	32	400	15375	400	120	70	16.5
PEB40-32FLEX15HKSF ST1/2 A400	32	40	400	15375	400	130	95	30.0
PEB50-40FLEX15HKSF ST1/2 A400	40	50	400	15375	400	130	95	30.0
PEB63-50FLEX15HKSF ST1/2 A400	50	63	400	15375	400	140	115	40.0

PEB32-25FLEX16HKSF ST1/2 A400	25	32	400	16375	400	120	70	17.0
PEB40-32FLEX16HKSF ST1/2 A400	32	40	400	16375	400	130	95	31.0
PEB50-40FLEX16HKSF ST1/2 A400	40	50	400	16375	400	130	95	31.0
PEB63-50FLEX16HKSF ST1/2 A400	50	63	400	16375	400	140	115	41.5

PEB32-25FLEX17HKSF ST1/2 A400	25	32	400	17375	400	120	70	18.5
PEB40-32FLEX17HKSF ST1/2 A400	32	40	400	17375	400	130	95	32.0
PEB50-40FLEX17HKSF ST1/2 A400	40	50	400	17375	400	130	95	32.0
PEB63-50FLEX17HKSF ST1/2 A400	50	63	400	17375	400	140	115	43.0

PEB32-25FLEX18HKSF ST1/2 A400	25	32	400	18375	400	120	70	19.0
PEB40-32FLEX18HKSF ST1/2 A400	32	40	400	18375	400	130	95	33.0
PEB50-40FLEX18HKSF ST1/2 A400	40	50	400	18375	400	130	95	33.0
PEB63-50FLEX18HKSF ST1/2 A400	50	63	400	18375	400	140	115	44.5

PEB32-25FLEX19HKSF ST1/2 A400	25	32	400	19375	400	120	70	19.5
PEB40-32FLEX19HKSF ST1/2 A400	32	40	400	19375	400	130	95	34.0
PEB50-40FLEX19HKSF ST1/2 A400	40	50	400	19375	400	130	95	34.0
PEB63-50FLEX19HKSF ST1/2 A400	50	63	400	19375	400	140	115	46.0

PEB32-25FLEX20HKSF ST1/2 A400	25	32	400	20375	400	120	70	20.0
PEB40-32FLEX20HKSF ST1/2 A400	32	40	400	20375	400	130	95	35.0
PEB50-40FLEX20HKSF ST1/2 A400	40	50	400	20375	400	130	95	35.0
PEB63-50FLEX20HKSF ST1/2 A400	50	63	400	20375	400	140	115	47.5

Alle Masse in mm - Änderungen vorbehalten
