Gas

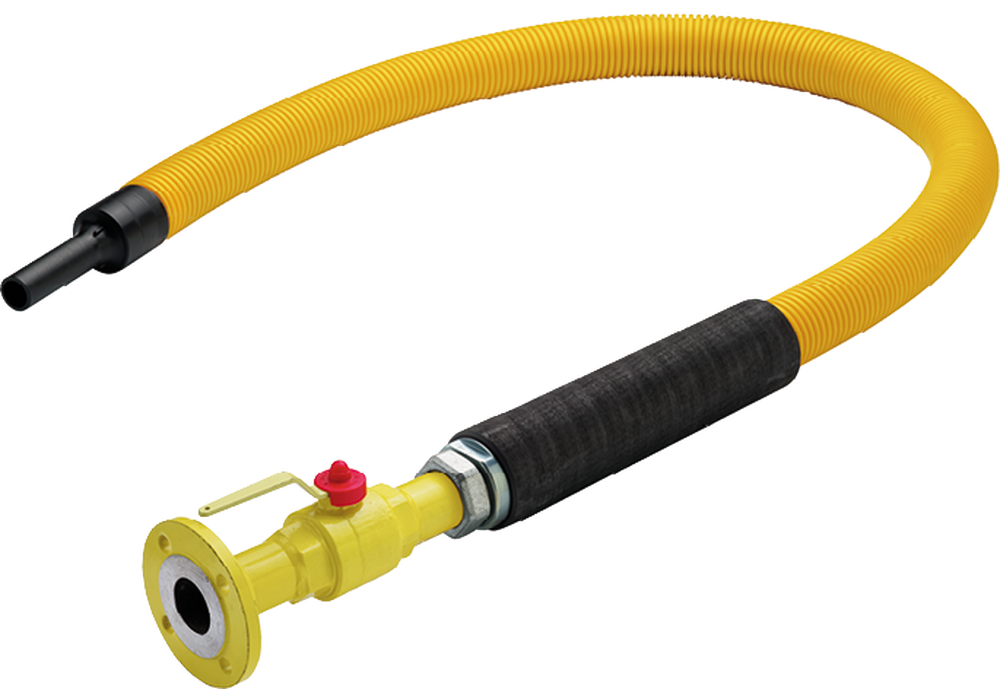

  2.4.46 Hauseinführungen flexibel

HDPE-Anschluss und Kugelhahn
Typ PEB FLEX HKSF F

Produktmerkmale

  • Innenseite Stahl Epoxy gelb, Kugelhahn mit Flansch
  • Aussenseite flexibles Edelstahl-Wellrohr mit Anschluss HDPE MRS100 S5/SDR11, mehrfache Muffen- oder Spiegelschweissung möglich
  • Kugelhahn 3.1.18
  • Flügelgriff bis DN 40 3.1.50
  • Handhebel für DN 50 3.1.50
  • Länge des flexiblen Schutzrohres mind. 1500 mm, Überlängen frei wählbar
  • Nachträglich auswechselbare Hauseinführung auf der gesamten Länge des Rohres, Mindestradius von 950 mm beim Einbau beachten
  • Komplett gekapselte, absolut brand- und korrosionsgeschützte Ausführung
  • Betriebsdruck 5 bar
  • SVGW-zertifiziert

Einbau & Montagematerial

  • Einbau im offenen Graben mit Vergussmörtel GMD-F
  • Durchmesser der Kernbohrung min. E + 40 mm

Verbindungen & Zubehör

DN

d

A

B

C

D

E

kg

25

32

290

2375

400

120

70

8.9

32

40

308

2375

400

130

95

14.7

40

50

308

2375

400

130

95

15.1

50

63

321

2375

400

140

115

18.1

Alle Masse in mm - Änderungen vorbehalten
